地図測量たいけん教室4　「地球の地図をつくってみよう」

2.かんたんな地図の作り方を知る　―　平板測量という方法　―

　かんたんな地図を手作りすることで、地図の基本がわかるはずです。
　地球のジオラマともいえる地球の地図を作る前に、大きな縮尺の地図をちぢめて、小さな縮尺の地図をつくってみましょう。
　そこで、みぢかにある地図を拡大するには、あるいは縮めるにはどうしたらいいかを考えてみます。ある多角形を描いた地図を縮めるには、それぞれの頂点の位置関係（角度）をそのままにして、それぞれの間の距離を縮小すればいいはずです。

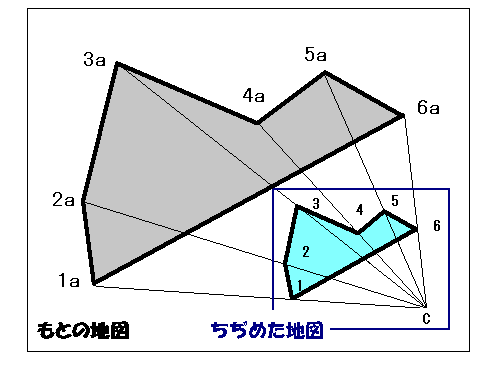

　具体的には、図のように、ある一点から多角形の頂点に向けて線を引き、縮小する比率におうじた各頂点までの長さを知り（c-1a、c-2a、･･･）、それぞれを一定の比率でちぢめた長さにとって（c-1、c-2、･･･）、それを結ぶことで、小さくした地図ができ上がるはずです。

地図の縮図法　

　こうした方法を地上に応用すれば、地球のジオラマや箱庭のような地図もできるはずです。すなわち、図にあるもとの大きな縮尺の地図を「地球（の風景）」、ちぢめた地図を本来の「地図」とすればいいのです。
　地球の地図を作る前に、教室の中のようすを地球の景色だとして、地図をちぢめる方法で、みんなで“がやがや”しながら、地図を作ってみます。
　多角形がすべて直角でできている教室や建物なら、各辺の長さを知っただけで、それをちぢめた地図を簡単に描くことができることは、すぐにわかることです。
　では図右のような、ことなる角度でできている多角形（A、B、C、D）なららどうしますか。

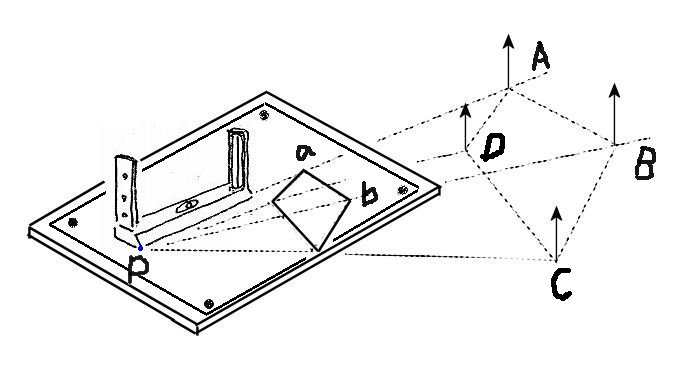

平板測量（放射法）で地図をつくる

平板測量器具

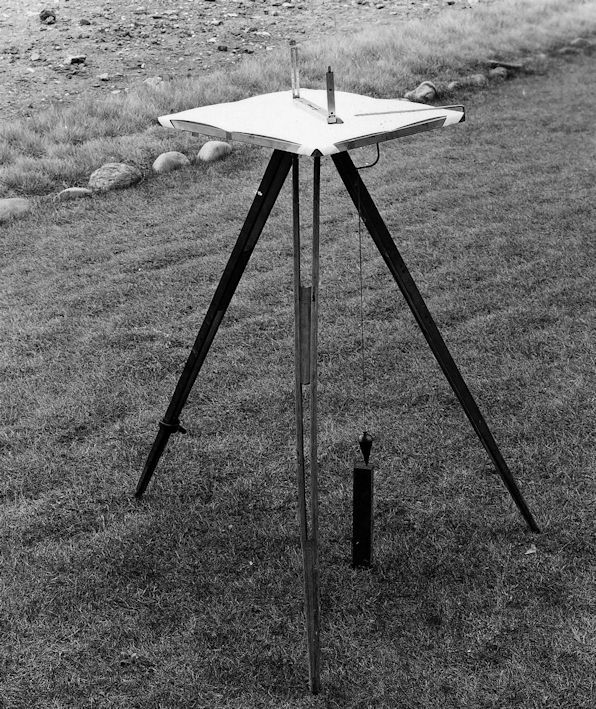

　じっさいの測量では、写真のような平らな板の下に三脚がついている「平板」を使用します。
　平板を水平にし、その上に置かれた「アリダード」と呼ばれる器具を使用して各地点を見通して、その方向を知り、距離は各ポイントまで巻尺を使って測ります。測った距離を一定の割合でちぢめて地図にします(平板測量の放射法)。　
